반영구적 슬라브지붕/ 옥상방수공사 방법

-반영구적 슬라브지붕공사 지붕방수, 옥상방수방법 -







오늘의 현장은 충청남도 천안시 에 위치한

슬라브 40평 면적의 주택 입니다

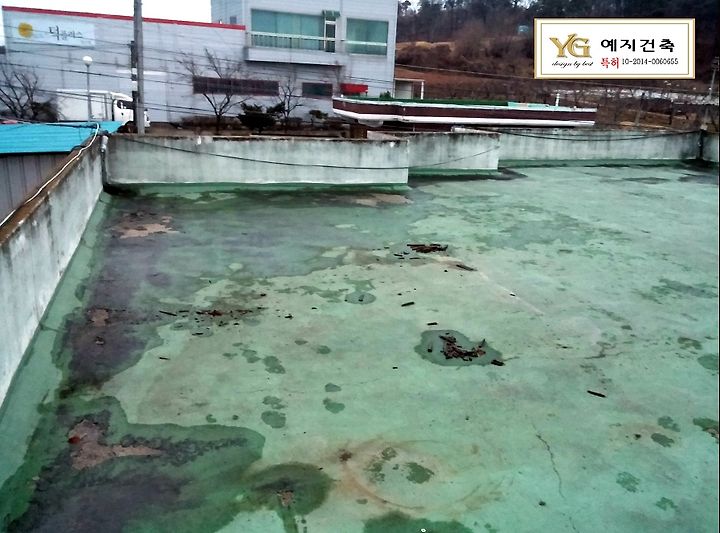

균열이 많은 옥상에 방수를 위하여

낮은바닥식 칼라강판 방수를 진행하게 되었는데요

콘크리트는 그 특성상 균열을 발생시키는 수많은 요인들을 안고 있어서

균질성이 유지된다 하더라도 어느 한곳이라도 부실하면

균열이 생길 수 밖에 없습니다

발생한 균열과 함께 계속해서 하중이 가해지면

그 폭과 길이가 증가하여 응력이 극한 상태에 이르게 되고

그 폭과 길이가 증가하면서 파괴기구가 형성 되면

콘크리트는 더이상 연속체가 될 수 없으며 결국파괴에 이르게 되죠

그렇기에 슬라브에 지붕을 씌워 보다 더 확실한 방수를 한다면

반영구적으로 오랫동안 많은 도움을 받을 수 있습니다















이 주택의 아드님께서 아버님 집 누수가 걱정이 되어

공사업체를 여러군데 알아보시고 비교 끝에

저희 예지건축으로 선택하시고 연락을 주셨는데요



예지건축은 바닥식 방수에 특허를 보유하고 있고

정식으로 지붕의 사업자를 가지고 있었던 것과

무엇보다 예지건축의 공사가 가장 갈끔하고 꼼꼼하며

글에 진정성이 있었기  때문이라고 하시더군요



다른업체에 지붕에 대한 사업자등록증은  있는지?

 바닥식 방수에 특허를 보유하고 있는지?

공사를 한 본인이 직접 글을 쓰는지?

반드시  확인하시고 공사를 하시는것이 후회하지 않고

사후 관리까지 받으실 수 있는 방법이  될 것입니다















시공면적은 육안으로 볼때는 그리 크지 않았는데

정확히 측량하니 주인께서 알고 계시는 평수보다 더 많이 나오더군요

옥상바닥 40평,  내벽면 10평으로 총 50평 면적의 공사가 되겠습니다

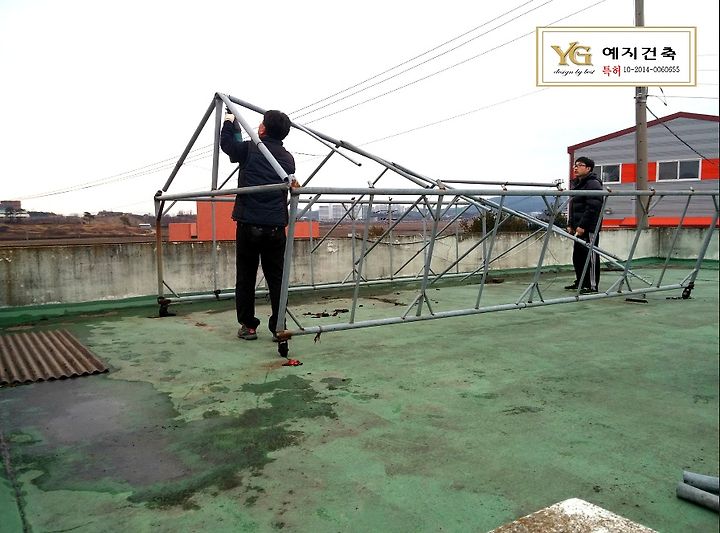

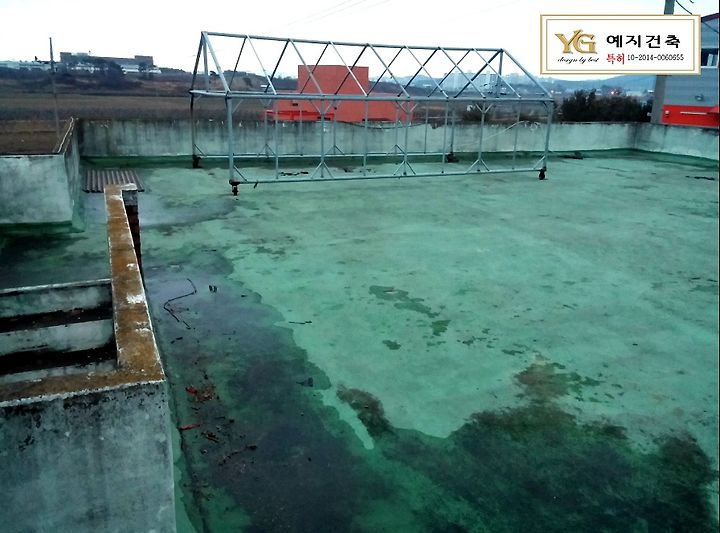

슬라브위에  철골조 하우스를 만들어 놓았는데

지금은 사용하시지 않는다고 하니

공사를 위해 먼저 철거를 했습니다











실로 많은 원인들에 의하여 발생하는 균열은

그 원인도 다양하고, 집 구조물에 미치는 영향도 각각 다릅니다

때문에 스라브 바닥을 보다 확실한 방법으로 보강해주어야

 오랫동안 유지 할 수 있는상태가 됩니다

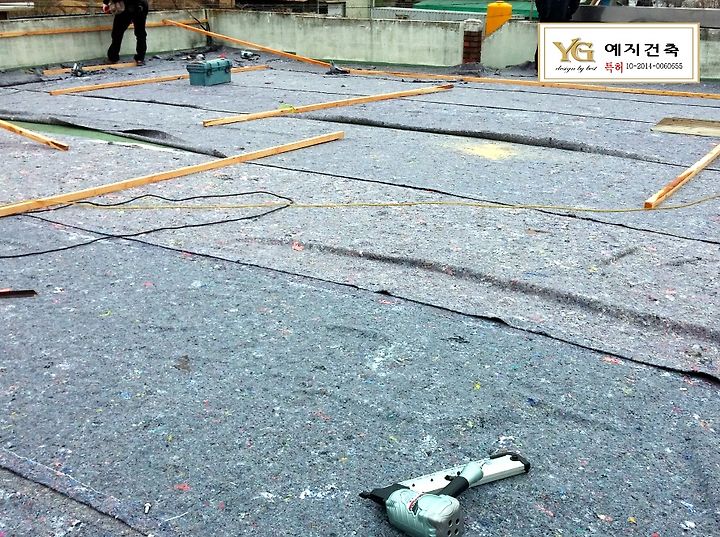

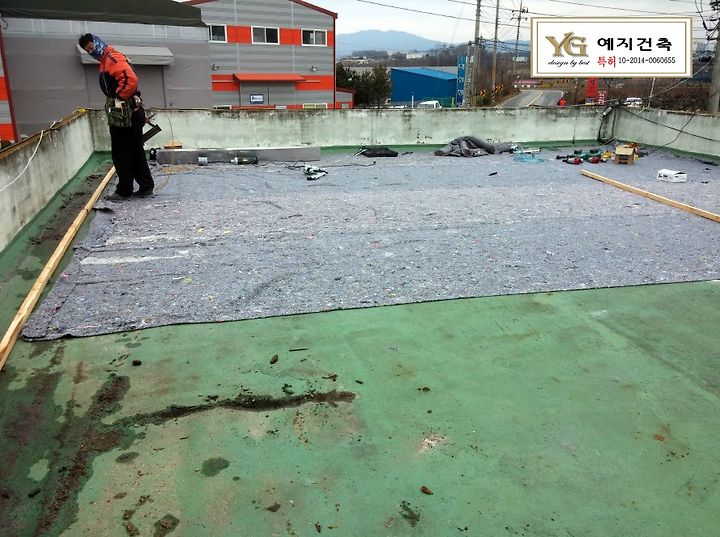

예지건축에서는 보온덮개를 두겹으로 겹쳐 갈아서 내력이 많이 약해진

스라브에 단열과 보온 효과를 볼 수 있도록  합니다











어느 나라건 지붕이란!

 물이 잘 흘러 내려갈 수 있도록  물매를 형성 하는것은

기본에 기본적인 사항일 것입니다

스라브는 평평하기 때문에 부식이 더욱 심화되고

그로인해 발생하는 균열은 그 어떤 방법으로 막을 수 없다고 봅니다

때문에 인공적으로라도 물이 배출 될 수있도록 해주어야 합니다

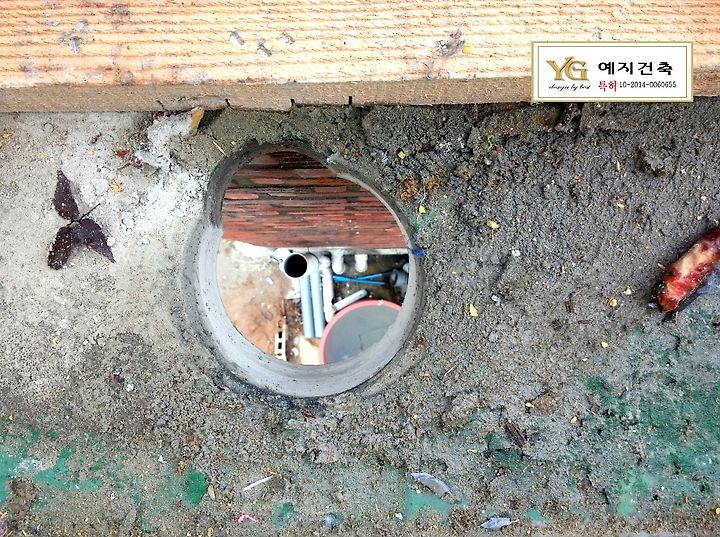

그런 부분을 해결 하기 위해 전체면적중 물 배수가 가장 잘 될 수있는 곳으로

자리를 선정하여 100mm 배수구를 확장 타공 합니다









새롭게 타공된 배수구까지 안전하게 물을 배수 할 수 있도록

정품 스테인레스를 이용해 배수로 물길을 형성 합니다















평스라브 바닥에서 새롭게 타공된 배수로까지

물이 고이지 않고 원만하게 흘러가도록 물구배를 형성 한다면

물고임은 완벽히 해결 받을 수 있답니다

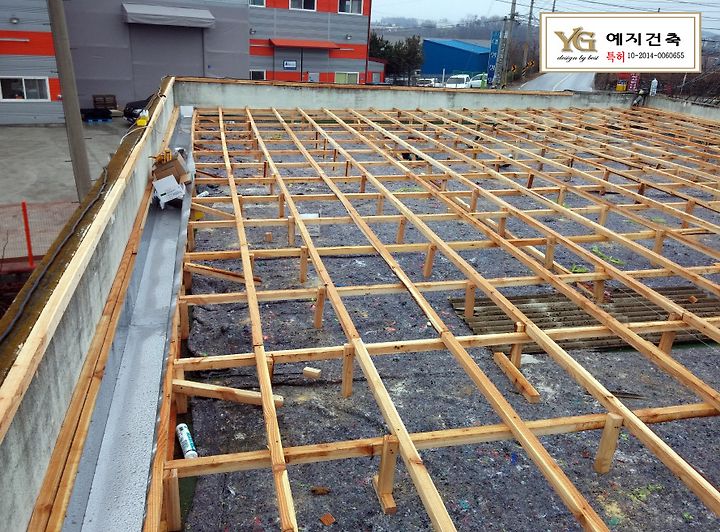

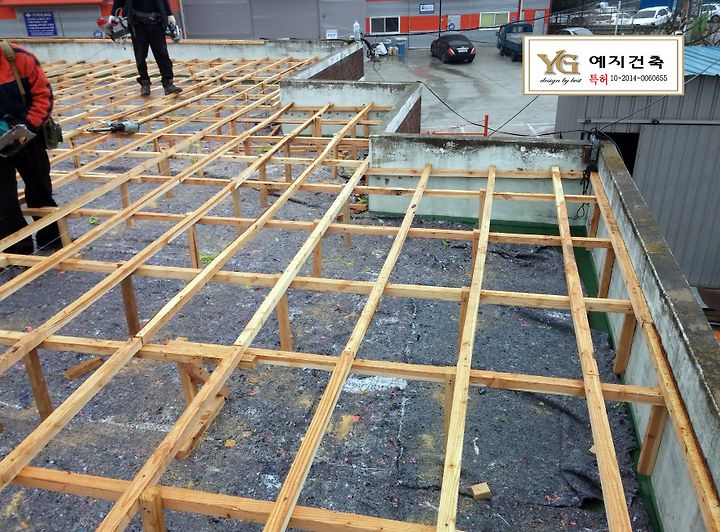

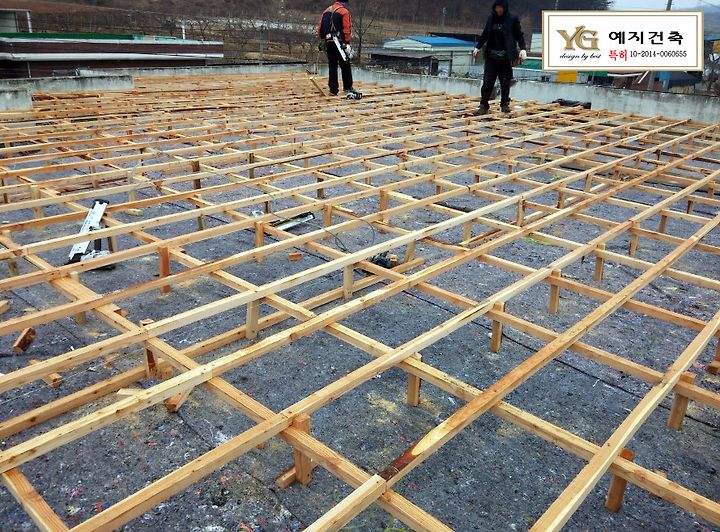

평고대 작업에서는 원만한 물 흐름과 동시에

적설하중을 정확하게 계산해서 시공을 해야 합니다

하중에 의한 응력과대로 쳐짐현상이 없도록

평고대 이음자리마다 발비로 받쳐 고정해서

비틀림과 휘어짐을 대비하도록 했습니다

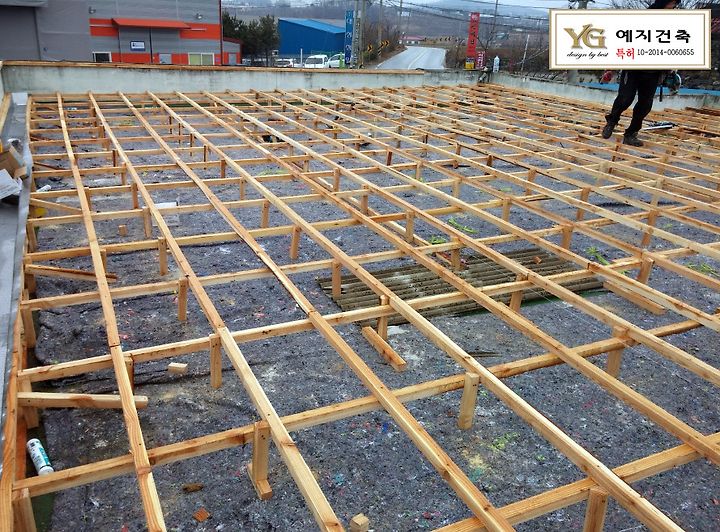

평고대 간격은 650mmx300mm로 시공해서

보행하중이나 과대하중에도

든든하게 버틸 수 있도록 합니다













평고대 작업이 마쳐지고 튼튼한 지붕재

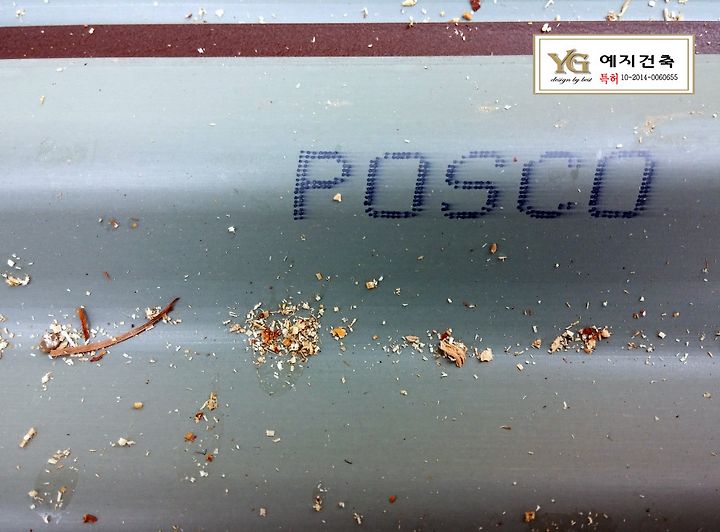

포스코정품 0.45T 포스매트 고급형 칼라강판을 이용해서

물흐름 면에 맞추어 시공을 합니다

정품자재 사용은 원칙적으로 지키고 있는 부분 입니다













스라브 옥상에 방수를 위해

정확한 건축법에 지식이 없이 지역을 막론하고

 지붕을 높이 세우고 있는 곳을 봐 왔습니다

지방은 서울, 경기 보다는 덜 엄격한 부분도 있으나

도심권에서는 상당히 엄격한 잣대로 심사를 하고 있기 때문에

반드시 알아보시고 진행하시는 것이 좋겠습니다

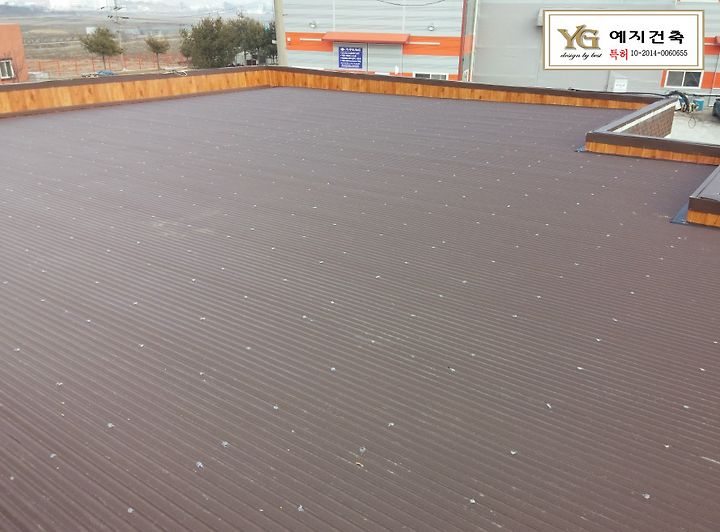

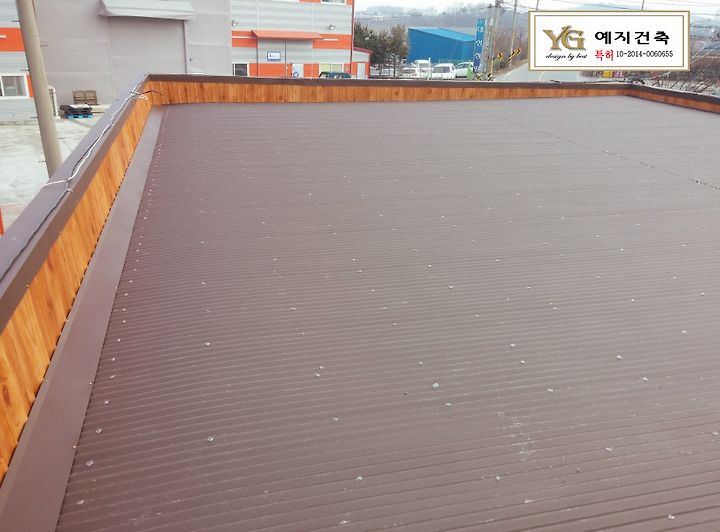

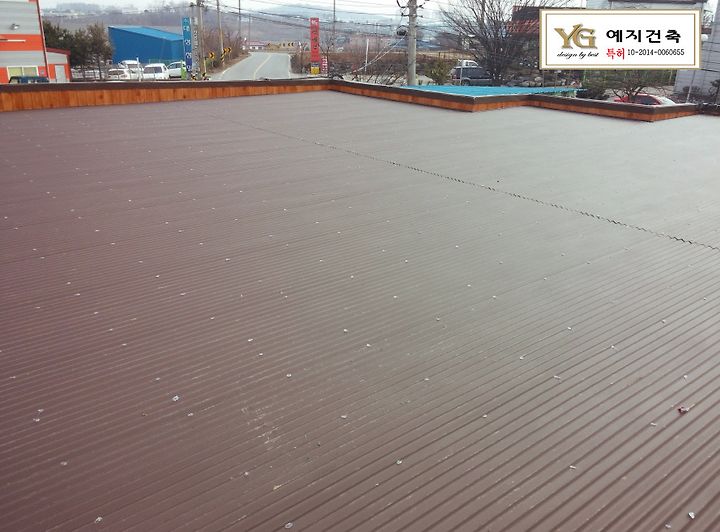

완만하게 형성된 물매를 통해

배수로까지 물이 흘러내려가는데 전혀 막힘이 없게 깔끔하게 시공 되었죠?

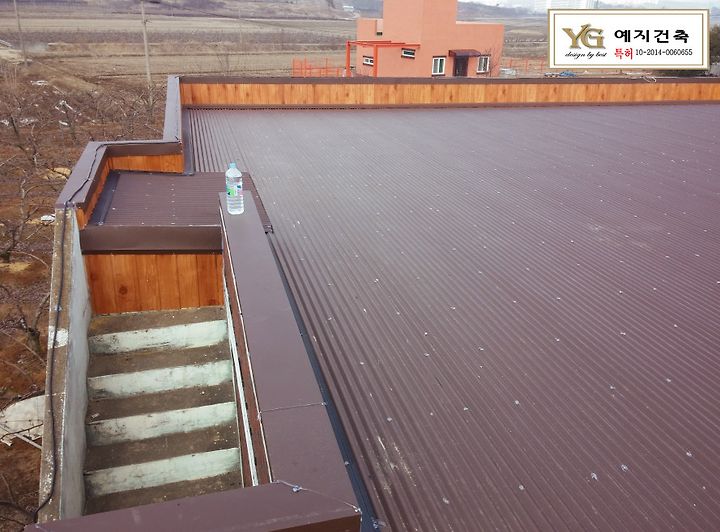

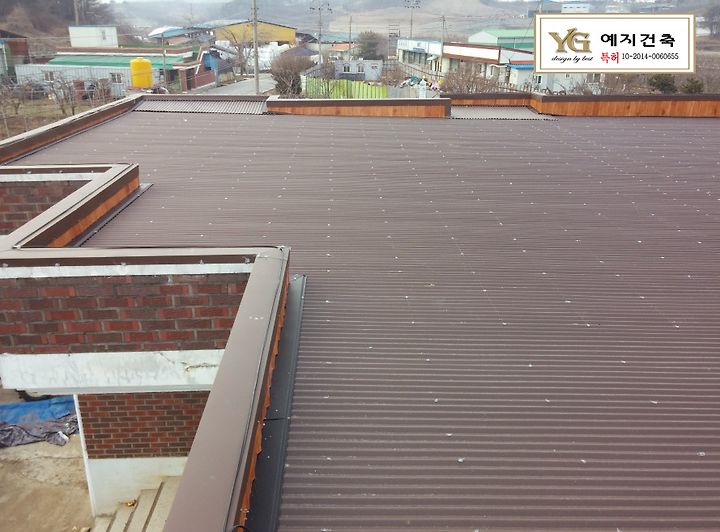

3단 굴절 꺽임이 있는 전면부 내력벽면에도

깔끔하게 프레싱했답니다

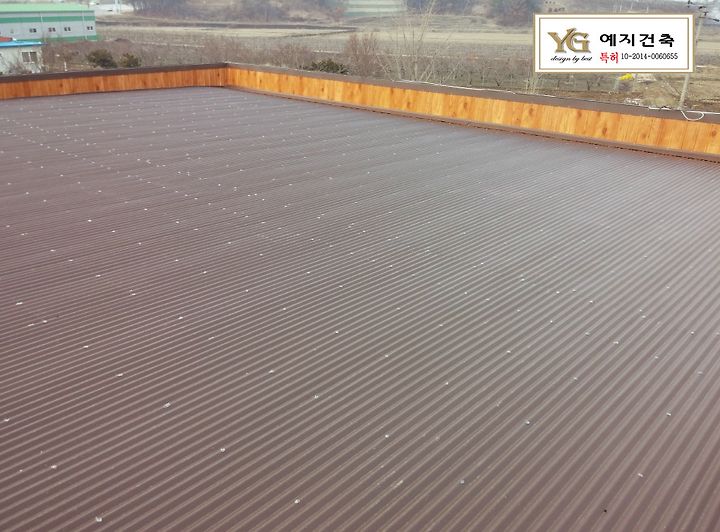

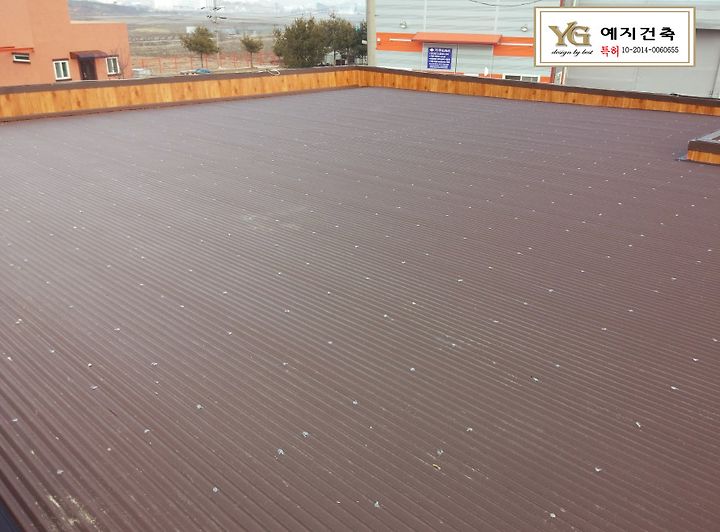

처음에 낡고 균열이 심했던 모습은 온데간데 사라지고

내력도 보강되고 너무  예쁜 외관으로 바뀌었으니

시공자로서 저도 기분이 좋습니다 ~















구조적으로 변화가 없으면서 옥상에 방수적인 부분을 완벽하게 해결한 방법!

건축법에도 어긋나지 않으면서 반영구적으로 도움을 받을 수 있으니

어느방법과 비교해도 선택 할 수 밖에 없는 방법이지 않나 싶네요 ㅎㅎㅎ

예쁘게 마감된 모습에 주인 아버님의 입가에 흐믓한 미소가 지어집니다

그것만으로 만족하며 ........

앞으로 행복한 시간들 되세요 ^^

감사합니다
